随着新能源汽车、工业驱动、储能系统等应用持续向高效率、高功率密度和小型化方向发展，传统功率模块封装技术正面临新的挑战。如何充分释放碳化硅器件的性能优势，同时兼顾热管理、可靠性以及量产可行性，已成为下一代功率电子系统设计的重要课题。
博世碳化硅S-Cell技术为将先进的碳化硅技术与创新的PCB嵌入式架构相结合提供了解决方案，为更强大的下一代逆变器和功率模块奠定了基础。其核心在于将高电气性能、热稳定性和工业可行性融入可扩展的设计理念中。尤其在对效率、功率密度和安装空间要求日益提高的应用领域，S-Cell提供了一种超越传统组装和互联理念的技术方案。

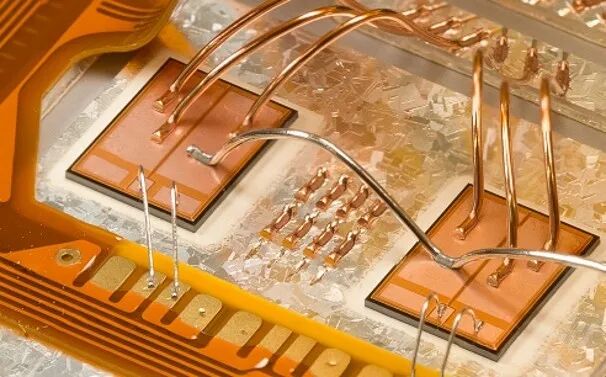

博世S-Cell兼容铜线、铝线键合、铜烧结及焊接等多种互连工艺 ，无需键合缓冲层，简化封装工艺

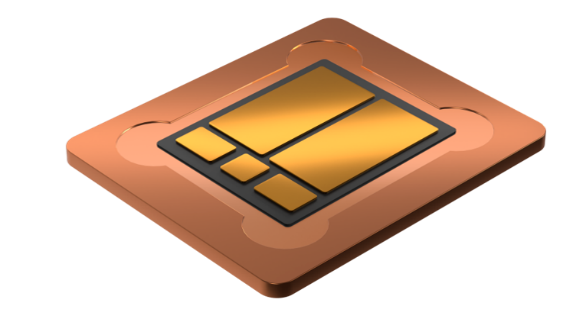

标准化S-Cell设计 释放嵌入式PCB的灵活性 S-Cell的核心，是一款专为高性能、高可靠性PCB嵌入式应用打造的标准化功率单元。它基于博世成熟的碳化硅沟槽MOSFET技术平台，可覆盖750V和1200V电压等级，并采用11×11 mm²标准单元尺寸以及顶部铜金属化设计，特别适用于PCB嵌入式封装。 标准化的功率单元设计不仅提升了模块设计的灵活性，也能够适配不同模块结构和电路拓扑，为客户构建可扩展的功率模块平台提供更多选择。同时，其尺寸符合行业主流设计规范，便于实现模块的标准化集成，加速从概念验证到接近量产样品的开发进程。
降低寄生参数，释放碳化硅器件的性能潜力 相比传统封装方式，PCB嵌入式架构能够有效降低寄生电感，缩短电流路径，优化接触面积，并实现更加精准的电气互连设计。PCB嵌入式技术的一个关键优势在于其适用于高直流母线电压。更低的寄生电感意味着更快的开关速度、更低的开关损耗以及更小的过电压，这些优势在高直流母线电压应用中尤为明显。同时，它还能带来更优异的热管理能力、更高的功率密度以及更加紧凑的系统设计，为下一代高性能功率模块创造更多设计空间。 在博世的早期样品验证中，S-Cell已实现了极低的Lcc值，并在高电流、高电压工作条件下展现出优异性能，充分验证了PCB嵌入式技术在未来高功率应用中的巨大潜力。这些特性对于兼顾高速开关、电磁兼容性以及热稳定性的系统尤为重要。
贯穿价值链的垂直整合能力

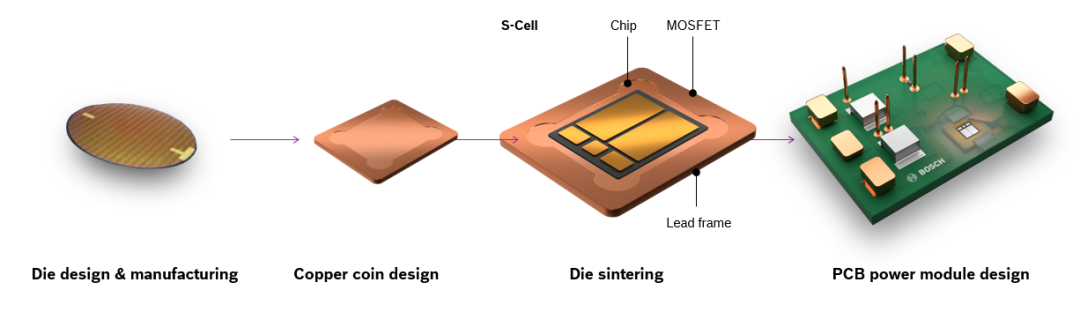

除了器件本身，博世S-Cell的另一项核心优势在于贯穿整个价值链的垂直整合能力。从芯片设计、制造、铜金属化和烧结工艺，到PCB制造商将S-Cell集成到PCB功率模块，再到最终系统应用，博世能够实现各个关键环节的协同优化。
这种端到端的技术整合能够实现芯片层叠结构、烧结材料、铜压片公差和嵌入工艺之间的精确对齐——这是确保产品稳健耐用的关键因素。
半导体、封装和系统技术的紧密融合，也使得博世能够在产品早期阶段评估潜在的交互作用，并进行针对性优化，在降低开发风险的同时，有效缩短产品开发周期，加快新技术的产业化进程。
系统级验证保障长期可靠性 可靠性始终是功率电子产品成功应用的关键。依托多年汽车级半导体开发经验，博世建立了完善的S-Cell验证体系。 针对不同客户的应用需求，S-Cell 单元支持进行电气特性分析和测试。符合AEC-Q101 标准的相关测试是构成靠评估的基础。除了对组件本身的评估之外，芯片、触点、嵌入和热连接之间的相互作用也至关重要。所得的数据既支持单个样品的技术发布，也支持未来模块平台的进一步开发。通过这种方式，S-Cell单元并非被孤立地进行评估，而是作为一个可靠整体系统的组成部分进行认证。 对于客户而言，博世碳化硅S-Cell意味着更大的设计自由度、更快的设计周期、更高的功率密度、更低的损耗，以及通往创新功率电子架构的清晰路径。 凭借博世第三代裸片和S-Cell，博世能够利用这项嵌入式技术，为对于效率、小型化和热稳定性有着极高要求的应用提供解决方案。例如，牵引逆变器和工业电源转换器，在这些应用中，紧凑的尺寸和高效率是关键的差异化特征。S-Cell为封装和模块设计开辟了更多自由度，从而支持传统设计理念难以实现的全新架构和电路拓扑结构。
面向未来功率电子系统
随着功率电子不断向更高效率、更高功率密度和更高集成度发展，封装技术正成为释放碳化硅器件性能的重要一环。博世碳化硅S-Cell将先进的碳化硅器件、PCB嵌入式封装理念以及成熟的工业制造能力有机结合，为下一代功率模块提供了更具竞争力的技术路径。
未来，博世将继续依托在碳化硅技术和系统应用方面的持续创新，与产业链伙伴共同推动高性能功率电子的发展，为新能源汽车、工业驱动及新能源等应用带来更加高效、可靠且可扩展的解决方案。
