因此，在上述系统级需求不断提升的背景下，功率半导体技术也随之持续演进，碳化硅由此成为关键方向之一。长期以来，碳化硅技术主要还是应用于高性能电动车领域。凭借更优异的效率与热性能，碳化硅材料能够直接带来更长续航、更强电驱性能以及更稳定的运行表现。受制于成本与产业化能力等因素，碳化硅的应用更多集中于高端车型。

博世第三代碳化硅的目标则更加明确：不仅在芯片层面持续提升性能，更致力于打造真正适用于汽车规模化应用的解决方案。通过在功率密度、可靠性、系统成本与制造效率等多个维度的系统性优化，第三代产品正推动碳化硅技术从高端电动车逐步迈向中端平台与大规模量产市场。

相较前代产品，博世第三代碳化硅在性能与应用层面均实现了显著提升，包括更小的芯片面积、更高的能效表现以及更优的逆变器系统集成能力。其价值不仅体现在技术进步，更在于在整个开发过程中持续吸收客户反馈，使产品设计与 OEM 的实际需求实现更高一致性与契合度。

随着第一代、第二代碳化硅产品在汽车场景中逐渐成熟，博世研发团队与 OEM 保持长期持续的技术交流。围绕逆变器实际运行工况的持续交流，使团队更加明确了最具价值的优化方向：更加精准且可控的开关特性、更高的短路耐受性，以及可预测的长期性能表现，同时还需兼顾器件在逆变器设计中的易集成性。

基于这些需求，博世第三代碳化硅在架构层面进行了针对性优化：

• 开关损耗降低约 10%

• 短路耐受能力提升约 10%

• 新增屏蔽注入层结构

其中，新的屏蔽注入层可在关断状态下消除栅极氧化层的电场应力，从而显著提升栅氧长期可靠性。

同时，第三代产品还针对体二极管进行了优化，实现了：

• -40°C 至 200°C全车温覆盖

• 更软的反向恢复特性

第三代产品还可为大功率应用场景提供稳定且可预测的性能指标。这不仅提升了系统稳定性，也降低了逆变器设计与标定复杂度。

博世第三代碳化硅的另一大特点，在于其系统级开发逻辑。从半导体设计、功率模块封装，到完整的逆变器验证，整个开发链路实现了深度协同。

在研发过程中，博世半导体团队、逆变器工程团队、制造与质量团队进行了持续、高频的联合验证。逆变器专家会在实际工况下，对关键性能指标进行验证，包括开关性能、短路耐受性。

这种“早期在系统里验证”的方式，提高了器件在实际逆变器环境中的可控性，使第三代碳化硅产品更易用于OEM。

博世第三代碳化硅项目负责人Stephan Schwaiger表示： “我们的开发团队每周都会与内部逆变器专家进行技术交流，不受任何保密协议的限制。这让我们既是供应商，也是自己技术的第一用户，拥有独特的视角。我们非常清楚地知道真正的挑战在哪里，以及哪些改进能够带来显著的成效。”

与制造和质量团队的跨职能协作同样重要。这种协作确保了新的架构特性能够集成到现有的生产流程中，而不会增加复杂性。例如，第三代产品新增的屏蔽注入结构，复用了沟槽刻蚀工艺中已有的硬掩膜来实现，正体现了博世从开发初期就注重“量产可制造性设计”的理念。

对于 OEM 而言，半导体产品的价值最终体现在系统层面。功率电子系统的成本并不仅仅由器件本身的价格决定，还受到散热需求、设计复杂度、模块尺寸以及制造效率等多重因素影响。第三代碳化硅产品在这些方面均实现了优化。

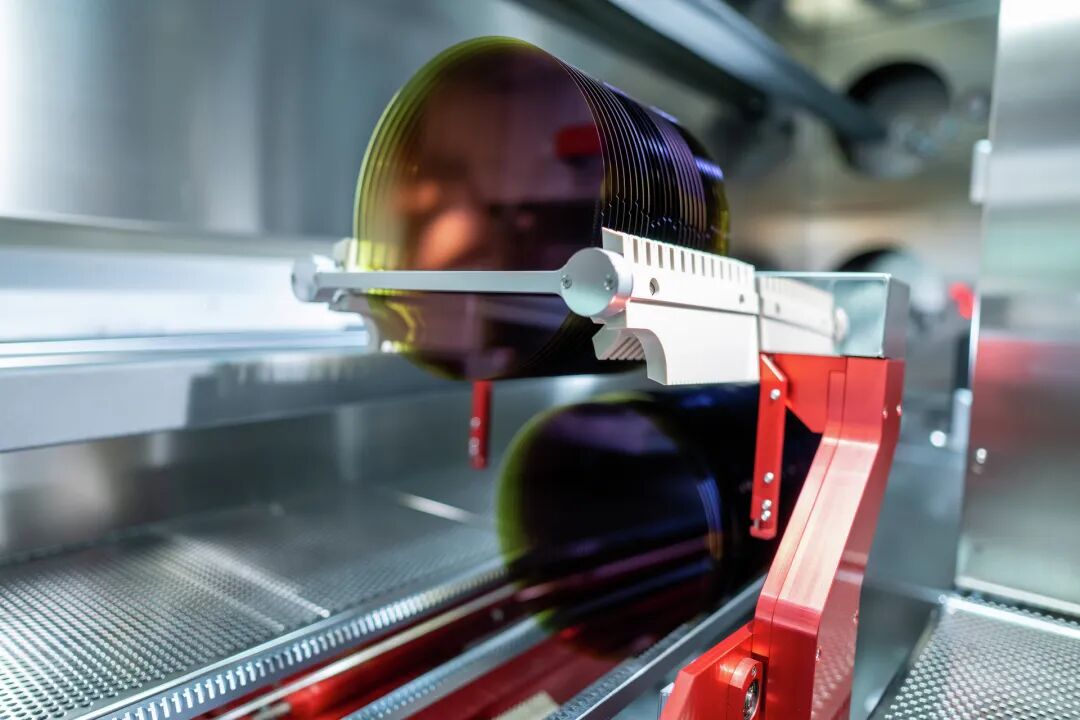

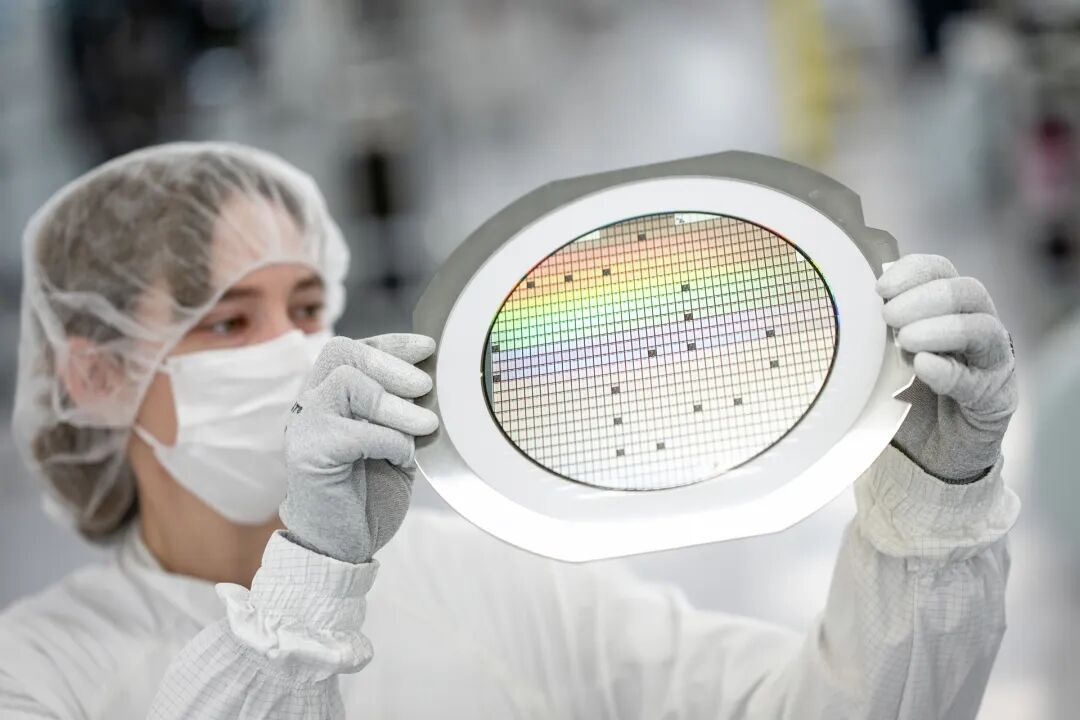

比导通电阻降低 20%，意味着在相同芯片尺寸下可实现更高的功率密度；或者在保持相同性能的情况下，采用更小面积的芯片设计。这两种方案都能够转化为更具成本优势的功率模块布局。此外，第三代产品全面采用 200 mm 晶圆制造，可提升单片晶圆的芯片良率，并支持大规模、高产能制造，有助于降低成本。

综合来看，这些技术进步正在重塑碳化硅在汽车应用中的经济格局。其性能成本比得到显著提升，使第三代碳化硅不仅适用于高端及高性能车型的理想选择，也成为中端平台和大众市场车型的可行之选。

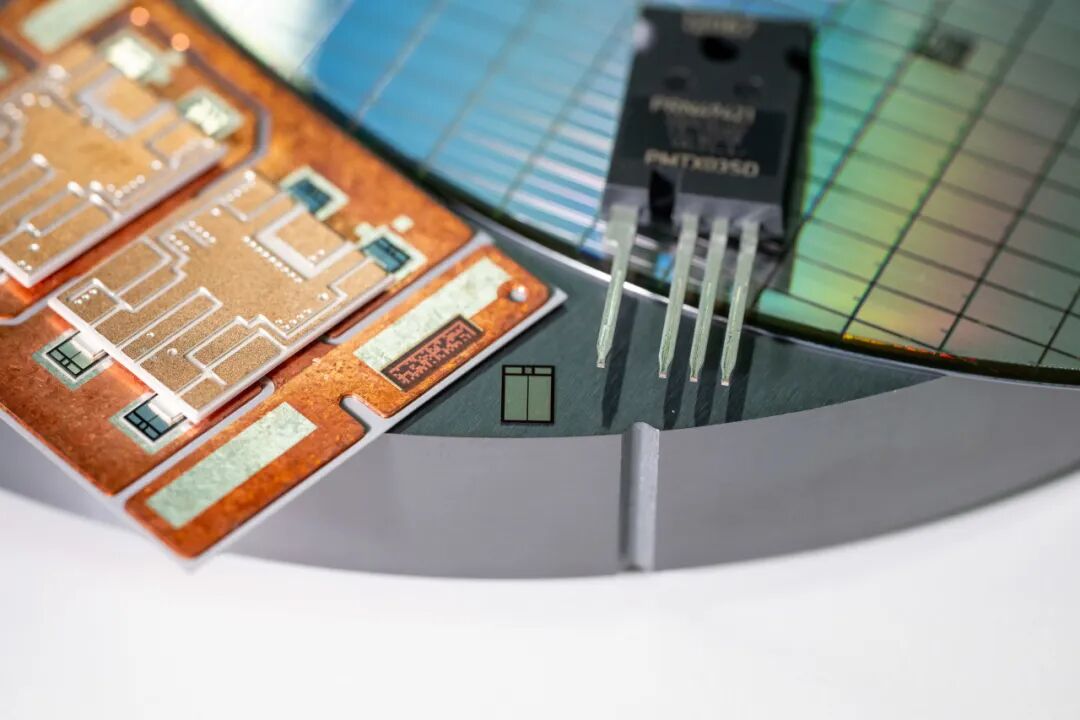

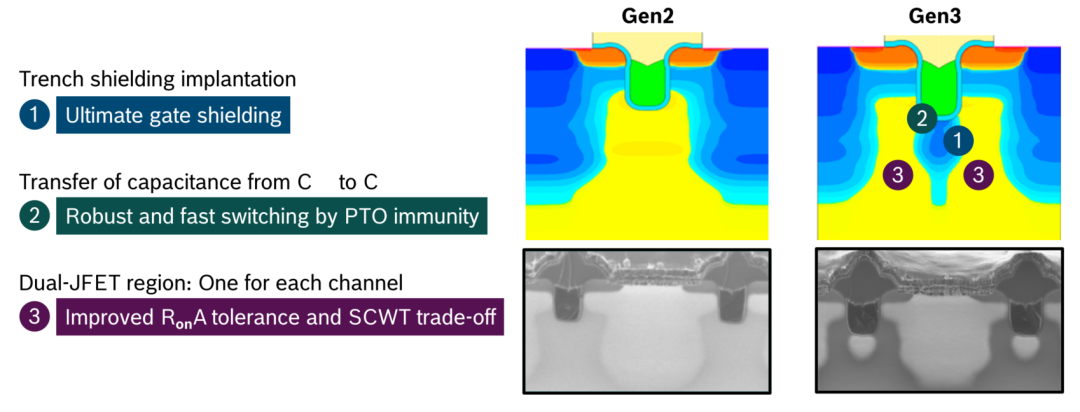

1. 消除关断状态下栅氧应力

全新沟槽下方屏蔽注入结构，可在器件关断时消除电场对栅氧层的应力，从而提升长期可靠性。

2. 比导通电阻降低 20%

在相同功率水平下，更低的 RonA 可实现更小芯片面积，为 OEM 的逆变器与功率模块设计带来直接成本优势。

3. 开关损耗降低 10%

优化后的电容特性可实现更快的电压换向与更高效的开关性能。

4. 短路能力与寄生导通鲁棒性进一步提升

双区 JFET 结构以及较高的栅极阈值电压有助于为严苛的汽车应用提供更宽广、更稳定的工作窗口。

5. 通过减薄芯片厚度提升功率密度

芯片厚度降低 40%，改善了导热性能与散热能力，从而支持更紧凑的模块设计以及更高的功率密度
